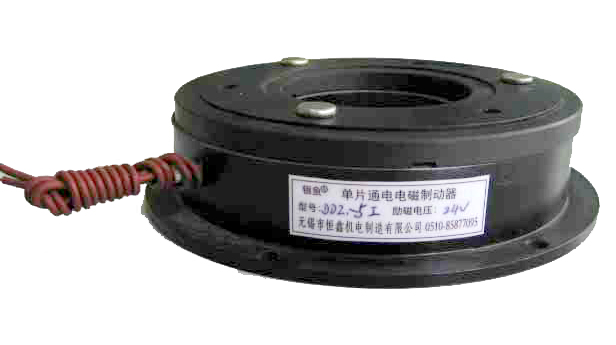

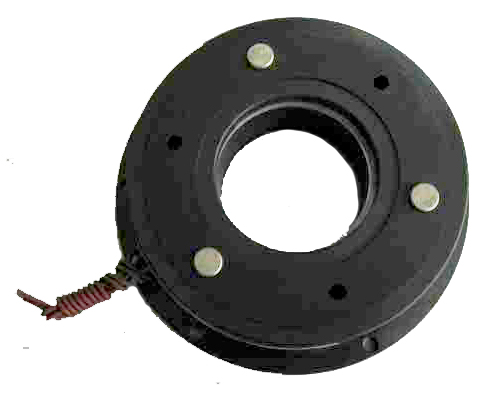

| DDZ1系列单片通电电磁制动器 |
| |
|
产品名称： |
DDZ1系列单片通电电磁制动器 |
产品简述：
一、 用途与作用
DDZ1系列单片通电电磁制动器用于各类机械传动系统中，起快速制动、保持、定位、高频运转作用。
制动器由磁轭、线圈、摩擦片、衔铁、联结等组成，线圈通电时产生磁通吸合衔铁，从而产生力矩达到制动的目的。
二、 该制动器属干式，必须在无油状态下工作；与制动器配合的轴孔与轴的精度为H8/h7；制动器主、从部 分需固定，不得有轴向窜动，应保证同轴度及工作气隙δ。

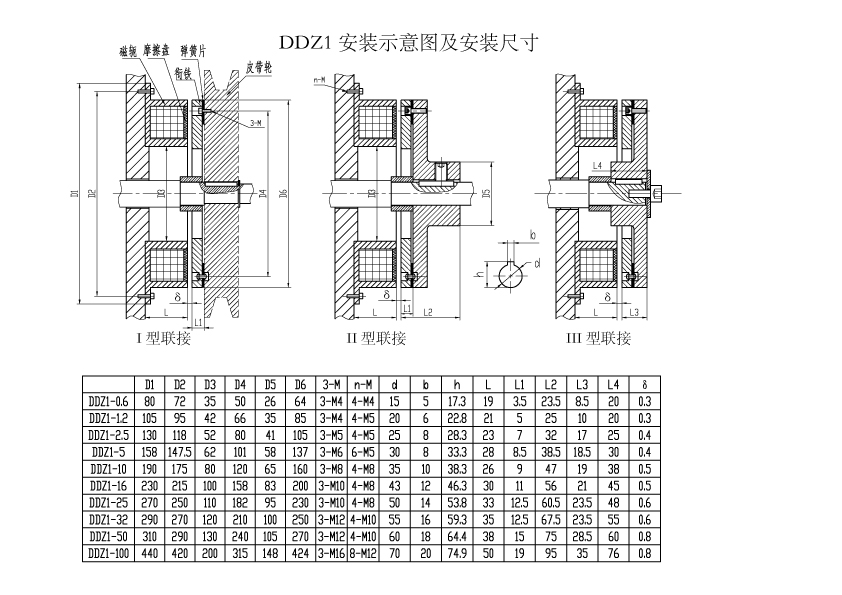

点击查看安装尺寸图
技术参数:
|
规 格 |
DDZ1 |
DDZ1 |
DDZ1 |
DDZ1 |
DDZ1 |
DDZ1 |
DDZ1 |
DDZ1 |
DDZ1 |
DDZ1 |
|
数 据 |
-0.6 |
-1.2 |
-2.5 |
-5 |
-10 |
-16 |
-25 |
-32 |
-50 |
-100 |
|
额定力矩Me(Nm) |
6 |
12 |
25 |
50 |
100 |
160 |
250 |
320 |
500 |
1000 |
|
额定功率P20℃(W) |
13 |
16 |
20 |
32 |
40 |
45 |
54 |
60 |
80 |
100 |
|
额定电压Dc(V) |
24 |
|
允许最大相对转速(rpm) |
6000 |
4000 |
3500 |
3000 |
2500 |
2500 |
2500 |
2000 |
2000 |
1500 |
| | |
|
|
