| DDL1系列单片通电电磁离合器 |
| |
|
产品名称： |
DDL1系列单片通电电磁离合器 |
产品简述：
一、用途与作用
DDL1系列通电电磁离合器用于各类机械传动系统中，起离合、点动、变速、正逆转作用。
离合器由磁轭、线圈、摩擦片、衔铁、联结等组成、线圈通电时产生磁通吸合衔铁，从而产生力矩，使从动部份结合或制动。
二、使用说明
该离合器属干式必须在无油状态下工作；与离合器配合的轴孔与轴的精度为H8/h7，同轴度不大于0.1mm；安装后不允许轴向窜动，同时应保证工作气隙。

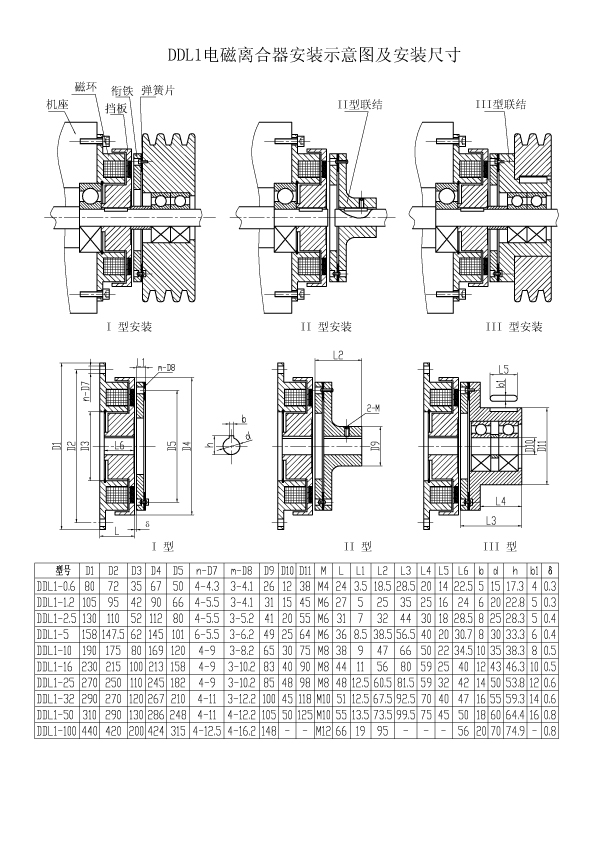

点击进入安装尺寸图
技术参数:
|
规 格 |
DDL1 |
DDL1 |
DDL1 |
DDL1 |
DDL1 |
DDL1 |
DDL1 |
DDL1 |
DDL1 |
DDL1 |
| 数 据 |
-0.6 |
-1.2 |
-2.5 |
-5 |
-10 |
-16 |
-25 |
-32 |
-50 |
-100 |
|
额定力矩 Me(Nm) |
6 |
12 |
25 |
50 |
100 |
160 |
250 |
320 |
500 |
1000 |
|
额定功率P20℃(W) |
13 |
16 |
20 |
32 |
40 |
45 |
54 |
60 |
80 |
100 |
|
额定电压 Dc(V) |
24 |
|
允许最大相对转速(rpm) |
6000 |
4000 |
3500 |
3000 |
2500 |
2500 |
2500 |
2000 |
2000 |
1500 |
| | |
|
|
