一、用途：
        DSZ1 系列电磁失电制动器主要与Y系列电机配套派生成YEJ系列电磁制动三相异步电动机，适用于实现快速停止、准确定位、往复运动、频繁起动、防止滑行等作用的各种机械传动中。

二、结构原理及安装：

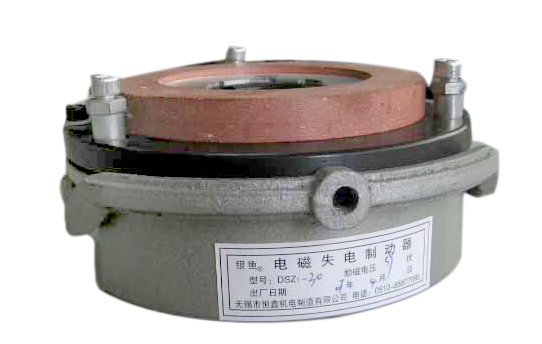

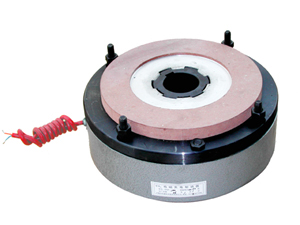

        制动器主要由磁轭（2）、衔铁（3）、摩擦盘（4）、手动释放机构（1）等零部件组成。当磁轭中电磁线圈通电，由于电磁吸力作用，磁轭吸引衔铁并压缩弹簧，摩擦盘与衔铁、设备端盖脱开制动扭矩消失；当电磁线圈断电，制动器失去磁吸力，弹簧推动衔衔铁压紧摩擦盘，产生摩擦力矩。
        用安装螺栓（5）穿过旋合于磁轭上的空心螺栓（6）通孔使制动器固定于设备端盖上，把磁轭和衔铁工作气隙调至推荐初始安装气隙，反向旋转空心螺栓，使其顶紧设备端盖。

三、电磁制动器的安装结构图：
        制动器按制动力矩划分，主要规格有05、08、15、30、40、80、150、200、300、450、600、850、2000 N·m，2-150规格为手柄式手动释放机构，200-2000为螺钉直接轴向旋紧释放机构。

四、使用与维护：
1、 环境温度最高气温不超过40℃，最低气温不低于-15℃；
2、 海拔高度不超过1000m；
3、 最湿月月平均相对湿度不大于90%，该月月平均最低温度不高于25℃；
4、 电源电压应符合制动器铭牌上的工作电压；
5、 制动器正常工作一段时间，因摩损使工作气隙大于允许最大工作气隙
         时，应再将气隙调整至推荐初始安装气隙；
6、 摩擦副工作面不得污染油污，以免影响正常工作。

五、整流电源：
        本公司有制动器工作电压配套的整流电流电源，其体积小，可直接安装于电机接线盒内。

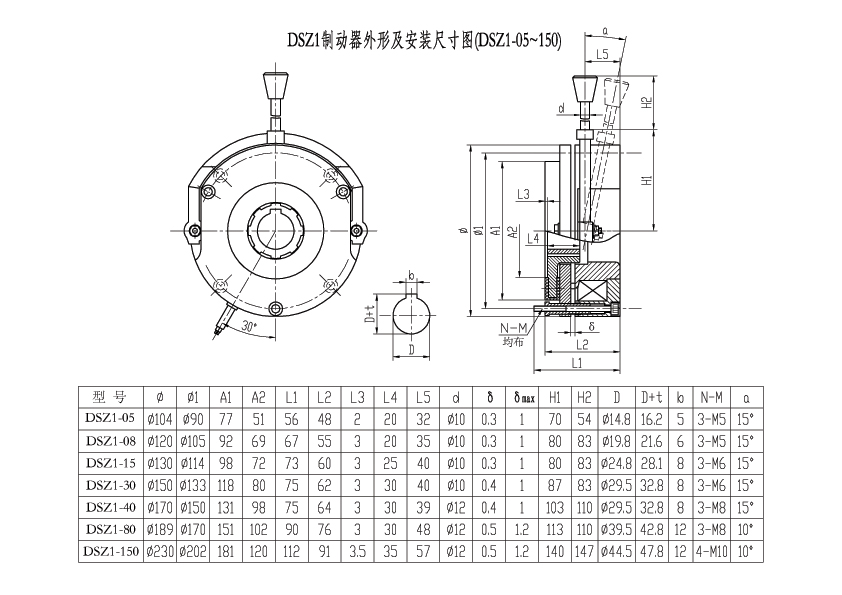

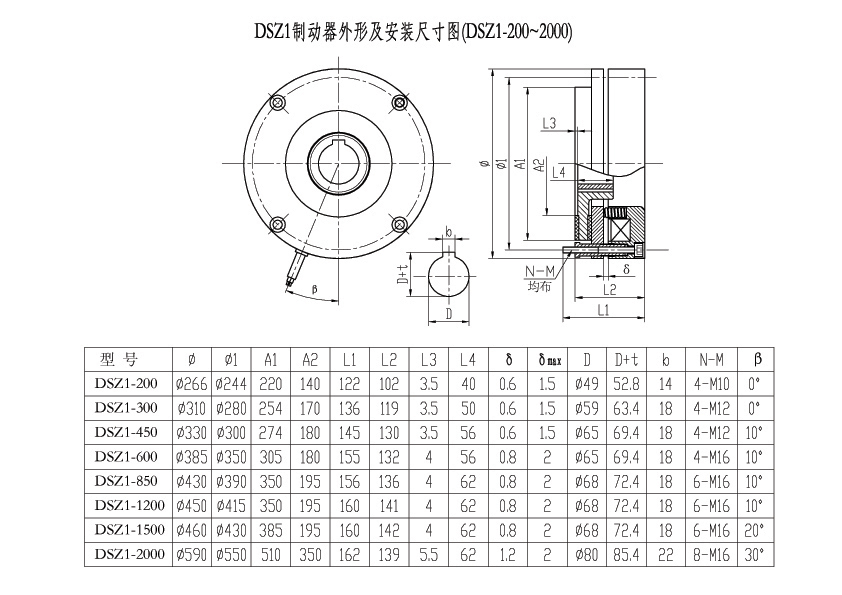

六、点击查看安装尺寸图：DSZ1 05-150    DSZ1 200-2000

七、技术参数
